Model yang didukung firmware 0.5.6
ESP32-C3 Super Mini + LCD ST7789 1.3" 240Γ240 modul GMT130-V1.0 (PCB 27.78Γ39.22 mm, SPI 7 pin: GND VCC SCL SDA RES DC BLK β tanpa CS).
- DIY terinspirasi Dasai Mochi β bukan produk resmi / clone berlisensi.
- LCD 1.54" (PCB ~32 mm) tidak muat case ini β jangan pakai tanpa redesign STL.
- Jangan pakai ESP32-WROOM / DevKit besar.
Skema lama (TFT RST=GPIO8, SD MISO=GPIO2, I2S DIN=GPIO9) salah untuk firmware ini. Diagram di bawah sudah pin 0.5.6 (pin sama sejak 0.5.1). Pin ini bukan boot-safe.
π Komponen
| Bagian | Spesifikasi |
|---|---|
| Otak | ESP32-C3 Super Mini, flash 4 MB, USB-C native |
| Layar | ST7789 IPS 1.3" 240Γ240 GMT130-V1.0, SPI 7 pin tanpa CS. PCB 27.78Γ39.22 mm, kaca 26.16Γ29.22 mm (tebal β€1.5 mm), area aktif 23.40Γ23.40 mm, lubang Γ2 mm 2.5 mm dari tepi (jarak 22.78Γ34.22 mm) |
| Baterai | LiPo 3.7V pipih 400β1000 mAh (diagram tipikal 1000 mAh; cek ketebalan vs case, bukan 18650) |
| Charger | TP4056 + proteksi DW01/8205A |
| Saklar | On/Off memutus VIN beban |
| Sentuh | TTP223 (HIGH saat sentuh) |
| Suara | MAX98357A I2S + speaker 4β8Ξ© tipis β bukan PAM8403 |
| Kapasitor amp | ~470 Β΅F / β₯10 V di VIN MAX98357 ke GND |
| SD | Modul microSD SPI native 3.3V + kartu FAT32 β bukan reader 5V |
| Case | Kulit luar + tatakan GMT130 (jendela 23.6Γ23.6 mm) β STL resmi di bawah |
Varian PCB carrier (opsional)
Semua modul di satu PCB etsa tangan 38.5Γ36 mm (satu sisi, FR4 1.6 mm, THT). Pin sama. Varian kabel lepas di atas tetap didukung. Part yang berbeda:
| Bagian | Varian PCB |
|---|---|
| Case | case_luar_lcd_23_40mm_pcb.stl (grille speaker, slot saklar) + tatakan_GMT130_fit_pcb.stl (2 tiang M2) |
| Speaker | 15Γ11Γ3.5 mm persegi, 4β8Ξ© (bulat 20 mm tidak muat) |
| Kapasitor amp | 470 Β΅F 10 V Γ6.3Γ11, tegak (Γ8 tidak muat) |
| SD | Modul micro SD 3.3 V native kecil Β±18.5Γ20 mm, 6 pin (shield Wemos tidak muat; banyak modul mini butuh 5 V β cek dulu) |
| Baterai | LiPo 501640 (40Γ16Γ5 mm), dimasukkan dengan cara diputar |
| Saklar | Saklar geser siku, di luar PCB (kabel), lewat slot baru di dinding belakang |
| Baut | 2Γ M2Γ16 dari bawah tatakan + mur M2 / standoff di atas PCB |
| Kabel | 26 AWG untuk GND gabungan dan SW.B; Kynar 30 AWG untuk jumper JP3/JP4 |
Pin firmware 0.5.6

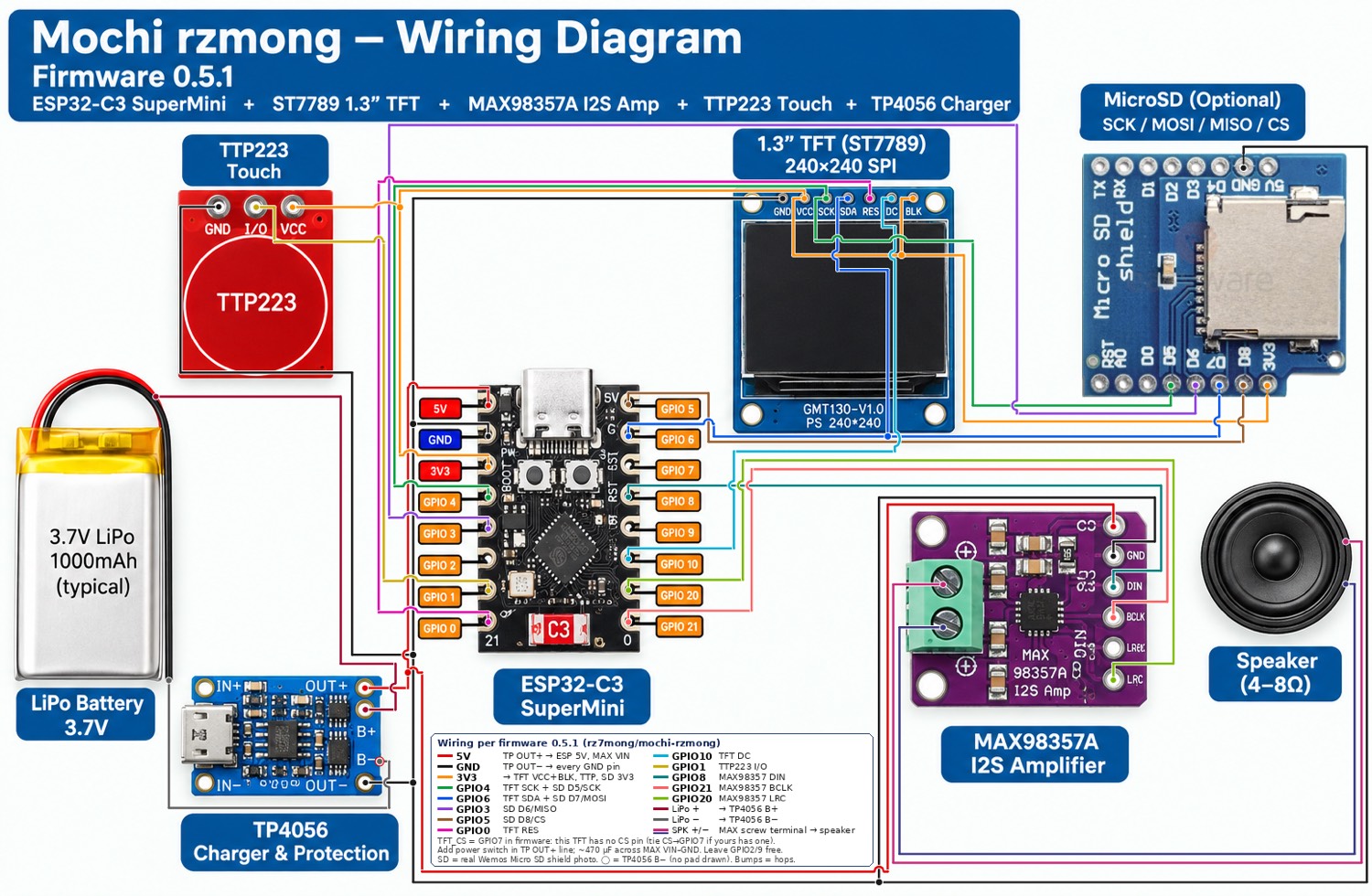

Ikuti tabel dan diagram ini saat solder. Gambar resmi firmware 0.5.6 β sama dengan MochiRzmong.h + User_Setup_ST7789.h.
LCD GMT130 (7 pin) tidak punya kaki CS: biarkan GPIO7 kosong, firmware tetap mendefinisikan CS=GPIO7 (tidak mengganggu). Sambungkan hanya jika modulmu ada CS. Kabel LCD disolder langsung ke pad (tanpa pin header). GPIO2 dan GPIO9 tetap kosong. Saklar di jalur TP OUT+, elko ~470 Β΅F di VINβGND MAX. SD di foto adalah shield SPI, diberi 3V3 β bukan reader 5V.
| Modul | Sinyal | GPIO | Catatan |
|---|---|---|---|
| Touch | OUT | 1 | TTP223 HIGH saat sentuh |
| SD | SCK | 4 | SPI berbagi SCK/MOSI dengan TFT. Modul harus 3.3V native. |
| MOSI | 6 | ||
| MISO | 3 | ||
| CS | 5 | ||
| TFT | SCLK | 4 | RST=0. BLK β 3V3. Warna BGR. |
| MOSI / SDA | 6 | ||
| CS | 7 (GMT130: tidak ada, kosong) | ||
| DC | 10 | ||
| RST / RES | 0 | ||
| MAX98357 | BCLK | 21 | GPIO8 = strapping. GPIO20/21 = UART0 β log boot bisa βplokβ. Pakai USB CDC. Tambah 470 Β΅F di VIN amp. |
| LRC / WS | 20 | ||
| DIN | 8 | ||
| Strapping | β | 2, 9 | Biarkan tidak terhubung |
ESP32-C3 Super Mini (firmware 0.5.6)
βββββββββββββββββββββ
3V3 ββ 3V3 GND ββ GND bersama
TFT MOSI ββ GPIO6 GPIO4 ββ TFT SCLK + SD SCK
TFT CS* ββ GPIO7 GPIO0 ββ TFT RST
TFT DC ββ GPIO10 GPIO5 ββ SD CS
SD MISO ββ GPIO3 GPIO1 ββ TTP223 OUT
I2S DIN ββ GPIO8 GPIO20ββ I2S LRC / WS
I2S BCLK ββ GPIO21 GPIO2 ββ (kosong)
β GPIO9 ββ (kosong)
βββββββββββββββββββββ
VIN β saklar β TP4056 OUT+
* GMT130 7 pin tanpa CS: GPIO7 kosong
β‘ Power
Beban tetap terpasang saat charging membuat terminasi TP4056 kurang akurat. Ideal: saklar memutus beban saat charge.
LiPo β TP4056 (+DW01) β Saklar β VIN ESP32 + VIN MAX98357 ESP32 3V3 β LCD + SD + TTP223 GND bersama LCD BLK β 3V3 (bukan 5V) MAX98357 VIN β kapasitor ~470 Β΅F ke GND, sedekat mungkin ke modul
π₯ Unduh case 3D (STL)
- case_luar_lcd_23_40mm.stl β kulit luar (35.0 MB)
- tatakan_GMT130_fit.stl β dudukan LCD GMT130 27.78Γ39.22 mm, pin di bawah (25.9 MB) β pakai ini
- tatakan_lcd_23_40mm.stl β legacy, dibuat dengan asumsi ukuran 23Γ40 mm yang salah; LCD GMT130 longgar (28.8 MB)
Varian PCB carrier (pakai keduanya bersama, jangan dicampur dengan file di atas):
- case_luar_lcd_23_40mm_pcb.stl β kulit luar + grille speaker, slot saklar, pad tumpuan (35.1 MB)
- tatakan_GMT130_fit_pcb.stl β tatakan GMT130 + 2 tiang M2 (23.8 MB)
- Artwork etsa PCB + urutan rakit: pcb/
Asumsi: PCB 1.6 mm, kaca β€1.5 mm, sambungan solder di belakang pin β€2 mm. Belum dicetak uji β cetak tatakan dulu dan cek pas sebelum merakit. Detail: case/README.md.
Folder: github.com/rz7mong/mochi-rzmong/tree/main/case
Cetak PLA, layer 0.2 mm, infill 15β20%.
π Speaker & amp
Jangan sambung speaker ke GPIO β hanya lewat MAX98357 OUT+/OUTβ. Bunyi βplokβ saat boot bisa muncul karena UART0 di GPIO20/21.
Wajib: kapasitor elektrolit ~470 Β΅F, β₯10 V antara VIN MAX98357 dan GND (kaki + ke VIN). Tanpa ini amp mudah ceklek saat bass.
πΎ Kartu SD
Pakai breakout SPI yang memang 3.3V. Modul βSD reader 5Vβ / converter 5V ke 3.3V sering gagal di bus yang sama dengan TFT.
Format FAT32. MISO = GPIO3, CS = GPIO5. Jangan GPIO2.
𧩠Urutan rakit
- Mau lihat langkah demi langkah? Buka demo interaktif: versi kabel lepas Β· versi PCB carrier.
- Cetak kulit luar + tatakan_GMT130_fit.stl (STL di atas).
- Solder kabel langsung ke pad LCD (tanpa pin header), keluar ke belakang, sambungan β€2 mm. BLK ke 3V3, CS tidak ada.
- Masukkan LCD ke tatakan dari atas, pin di bawah (tepi pin di lantai tatakan), kaca menghadap jendela. Firmware 0.5.6 default rotasi 2 β gambar tegak.
- Solder urutan: GND bersama β 3V3 β SPI layar β SPI SD β sentuh GPIO1 β I2S 21/20/8.
- Speaker ke OUT amp. Kapasitor 470 Β΅F di VIN amp. Jangan pakai GPIO2 atau GPIO9.
- TP4056 berproteksi β saklar β VIN.
- Varian PCB carrier: ikuti urutan di pcb/README.md (lem speaker/TTP223/saklar β LiPo diputar masuk β PCB naik lalu geser β tatakan dari bawah β 2 baut M2), lalu lanjut ke flash.
- Flash firmware 0.5.6 dari halaman instalasi (Erase NVS aman; SD tidak terhapus).
- Wi-Fi
rzmong mochi/rzmong123βhttp://192.168.4.1/. Ganti sandi AP di firmware sebelum dipakai di tempat umum.
β οΈ Troubleshooting rakit
| Layar putih/hitam | RST=0, DC=10, SCLK=4, MOSI=6, BLK=3V3 (CS=7 hanya jika modul punya kaki CS) |
| Gambar terbalik | Default 0.5.6 = rotasi 2 (LCD pin di bawah). Menu LCD β Rotasi layar 2Γ untuk membalik 180Β° |
| SD gagal | FAT32, modul 3.3V native, MISO=3, CS=5; bukan GPIO2 |
| Tidak boot / aneh | GPIO2 atau GPIO9 tersolder β cabut |
| Tidak ada suara | DIN=8, speaker ke OUT amp, cek 470 Β΅F |
| Plok saat boot | UART0 di 20/21 + strapping GPIO8 β uji di hardware |
| LCD 1.54" longgar | Salah model β case ini untuk 1.3" GMT130 27.78Γ39.22 mm |
| LCD 1.3" goyang di tatakan | Masih pakai tatakan lama (23Γ40 mm). Cetak tatakan_GMT130_fit.stl |
